Ürün grubu 06
U Profilleri
Kızak, çerçeve ve muhafaza işleri için 8 standart U profil, 6000 serisi alaşımdan.
- Standart kesit
- 8
- Kesit yüksekliği (a)
- 12-60 mm
- Kesit genişliği (b)
- 10-120 mm
- Metre ağırlığı
- 0.092-1.252 kg/m
- a
- Kesit yüksekliği
- b
- Kesit genişliği
- S1
- Yan duvar
- S2
- Taban duvarı
Ölçü tablosu 8 standart kesit
Ölçüler mm, ağırlık kg/m
| 6010 | 12 | 12 | 1 | 1 | 0.092 |
| 6009 | 15 | 10 | 1 | 1 | 0.103 |
| 6007 | 16 | 23 | 1 | 1 | 0.144 |
| 6001 | 17 | 17.5 | 0.9 | 0.9 | 0.120 |
| 6006 | 20 | 30 | 1 | 1 | 0.184 |
| 6012 | 30 | 120 | 1.4 | 1.2 | 0.611 |
| 6008 | 41.6 | 46 | 2 | 2 | 0.602 |
| 6002 | 60 | 40 | 3 | 3 | 1.252 |
Aramanızla eşleşen sonuç yok.
Değerler nominal üretim ölçüleridir. Çizim şematiktir, ölçekli değildir. Ölçü kritikse siparişten önce onay çizimi isteyin.
Katalog bölümü 06

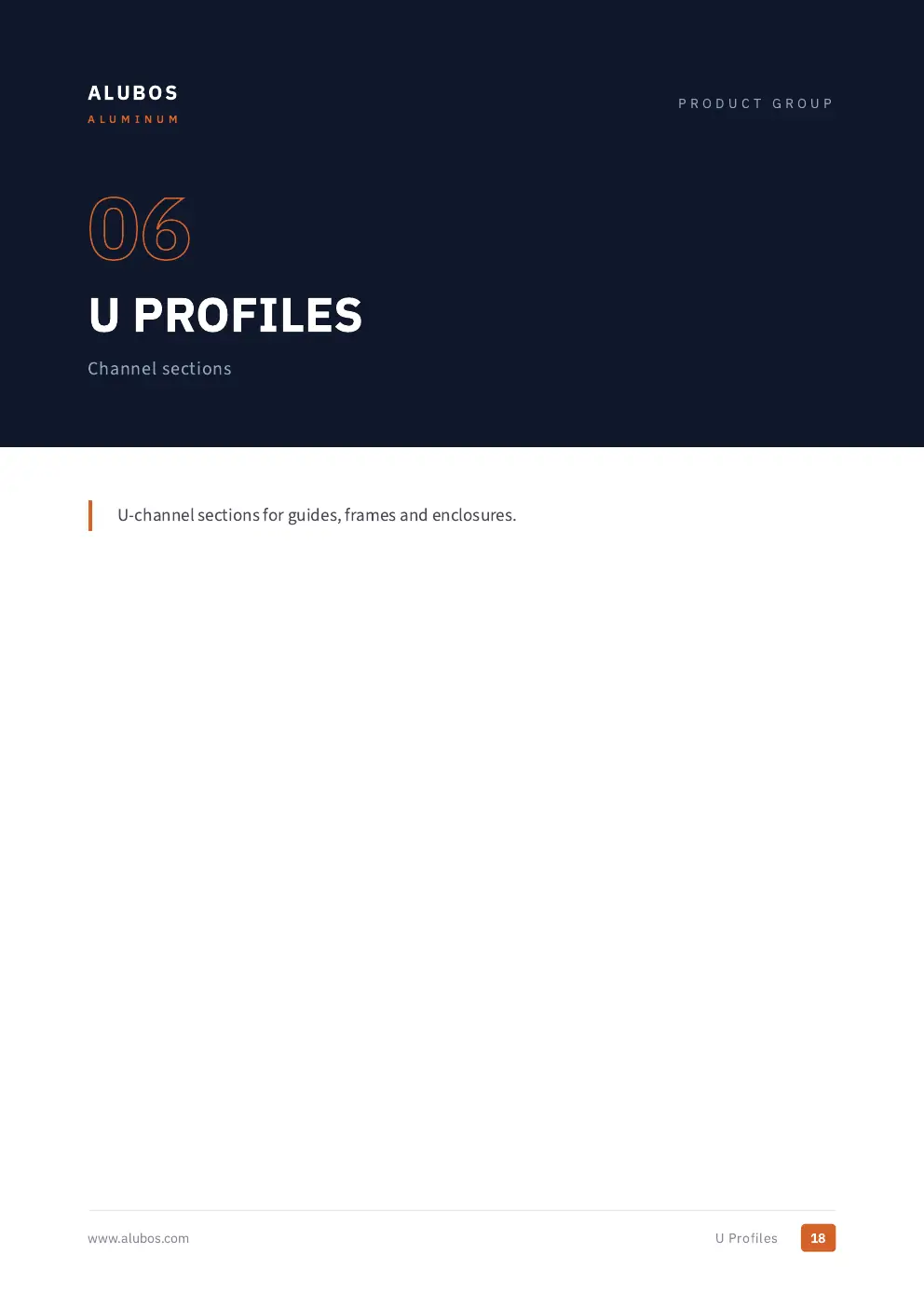

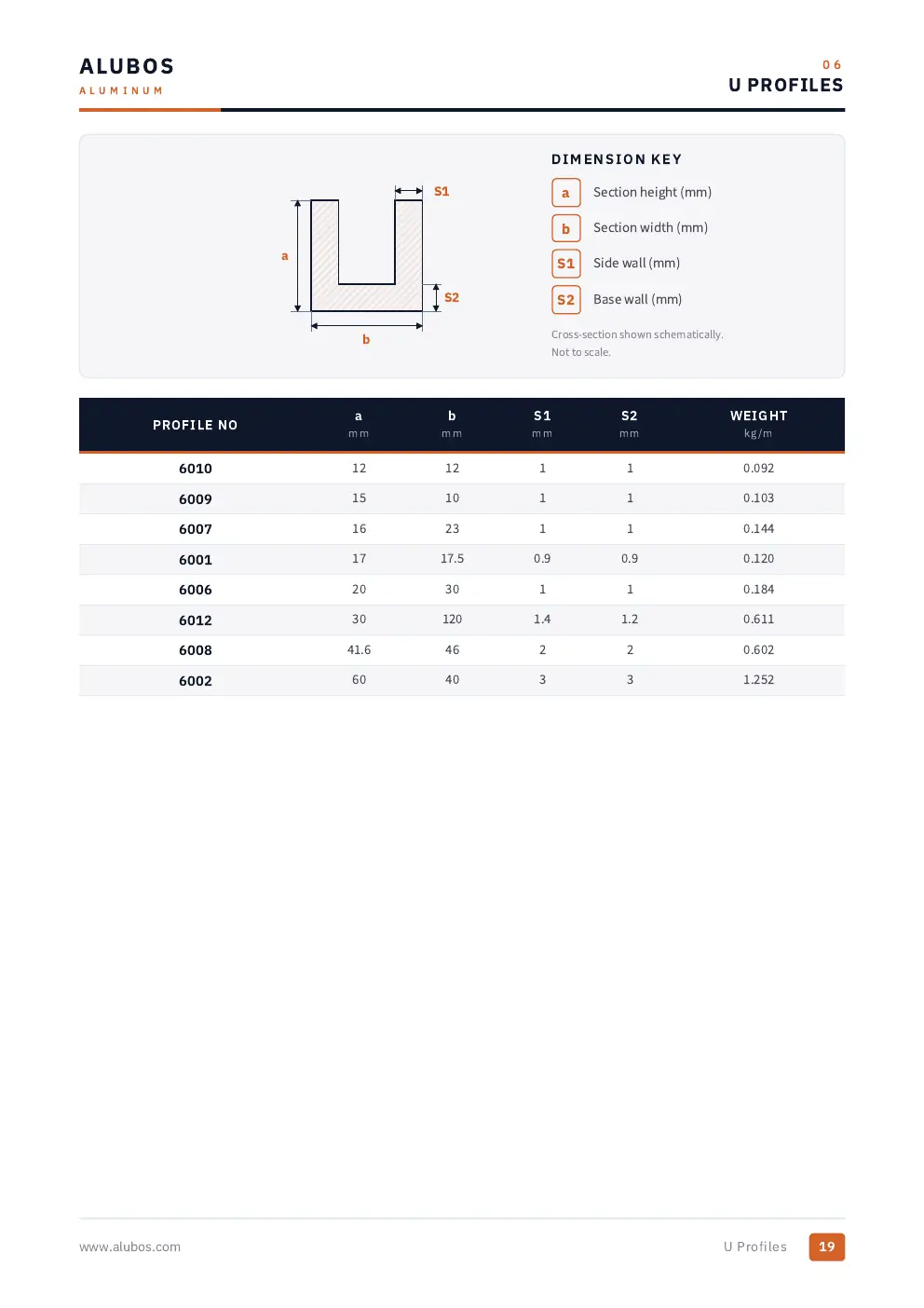

Bu grup kataloğun 18-19. sayfalarında. Sadece bu bölümü indirebilir ya da kataloğun tamamını açabilirsiniz.
- Sayfa
- 18-19
- Dosya
- PDF 0,7 MB
Fiyat mı lazım?
Profil numaralarını, miktarı ve yüzey işlemini gönderin. Satış ekibimiz aynı iş günü fiyat ve terminle dönüş yapar.
