Ürün grubu 04
Köşe Profilleri
Eşit ve farklı kollu 36 standart köşebent, 6000 serisi alaşımdan. Kenar koruma, çerçeve ve bağlantı işleri için.
- Standart kesit
- 36
- Kol genişliği (a)
- 5-70 mm
- Kol yüksekliği (b)
- 8-100 mm
- Metre ağırlığı
- 0.052-2.851 kg/m
- a
- Kol genişliği
- b
- Kol yüksekliği
- S1
- Et kalınlığı
- S2
- Et kalınlığı
Ölçü tablosu 36 standart kesit
Filtre
Ölçüler mm, ağırlık kg/m
| 4003 | 5 | 15 | 1 | 1 | 0.052 |
| 4041 | 8 | 8 | 2 | 2 | 0.076 |
| 4038 | 8 | 20 | 1.8 | 1.8 | 0.128 |
| 4004 | 10 | 20 | 1.1 | 1.1 | 0.086 |
| 4015 | 10 | 40 | 2 | 2 | 0.260 |
| 4035 | 15 | 15 | 2 | 2 | 0.141 |
| 4030 | 15 | 15 | 3 | 3 | 0.219 |
| 4016 | 15 | 20 | 2 | 2 | 0.178 |
| 4037 | 15 | 25 | 2 | 2 | 0.207 |
| 4013 | 20 | 20 | 1 | 1 | 0.106 |
| 4031 | 20 | 20 | 1 | 1 | 0.104 |
| 4005 | 20 | 40 | 1.9 | 1.9 | 0.299 |
| 4009 | 20 | 40 | 1.2 | 1.2 | 0.191 |
| 4006 | 20 | 50 | 1.1 | 1.1 | 0.206 |
| 4010 | 20 | 60 | 1.2 | 1.2 | 0.256 |
| 4033 | 20 | 80 | 1.1 | 1.1 | 0.296 |
| 4034 | 20 | 100 | 1.1 | 1.1 | 0.356 |
| 4000 | 20.2 | 50.5 | 1.5 | 1.5 | 0.281 |
| 4025 | 25 | 25 | 1 | 1 | 0.133 |
| 4019 | 25 | 55 | 2 | 2 | 0.422 |
| 4018 | 30 | 25 | 2 | 2 | 0.287 |
| 4026 | 30 | 30 | 3 | 3 | 0.463 |
| 4020 | 30 | 30 | 1.45 | 1.45 | 0.309 |
| 4023 | 30 | 30 | 1.1 | 1.1 | 0.175 |
| 4011 | 30 | 80 | 1.5 | 1.5 | 0.441 |
| 4029 | 35 | 65 | 1.5 | 1.5 | 0.399 |
| 4017 | 40 | 40 | 2 | 2 | 0.424 |
| 4021 | 40 | 40 | 1.45 | 1.45 | 0.308 |
| 4039 | 40 | 80 | 3 | 3 | 0.951 |
| 4040 | 50 | 30 | 2 | 2 | 0.152 |
| 4002 | 50 | 50 | 7 | 7 | 1.746 |
| 4036 | 50 | 50 | 4.84 | 4.84 | 1.224 |
| 4028 | 50 | 60 | 4 | 4 | 1.154 |
| 4022 | 60 | 80 | 3 | 3 | 1.113 |
| 4001 | 70 | 70 | 8 | 8 | 2.851 |
| 4032 | 70 | 70 | 2.5 | 2.5 | 0.920 |
Aramanızla eşleşen sonuç yok.
Değerler nominal üretim ölçüleridir. Çizim şematiktir, ölçekli değildir. Ölçü kritikse siparişten önce onay çizimi isteyin.

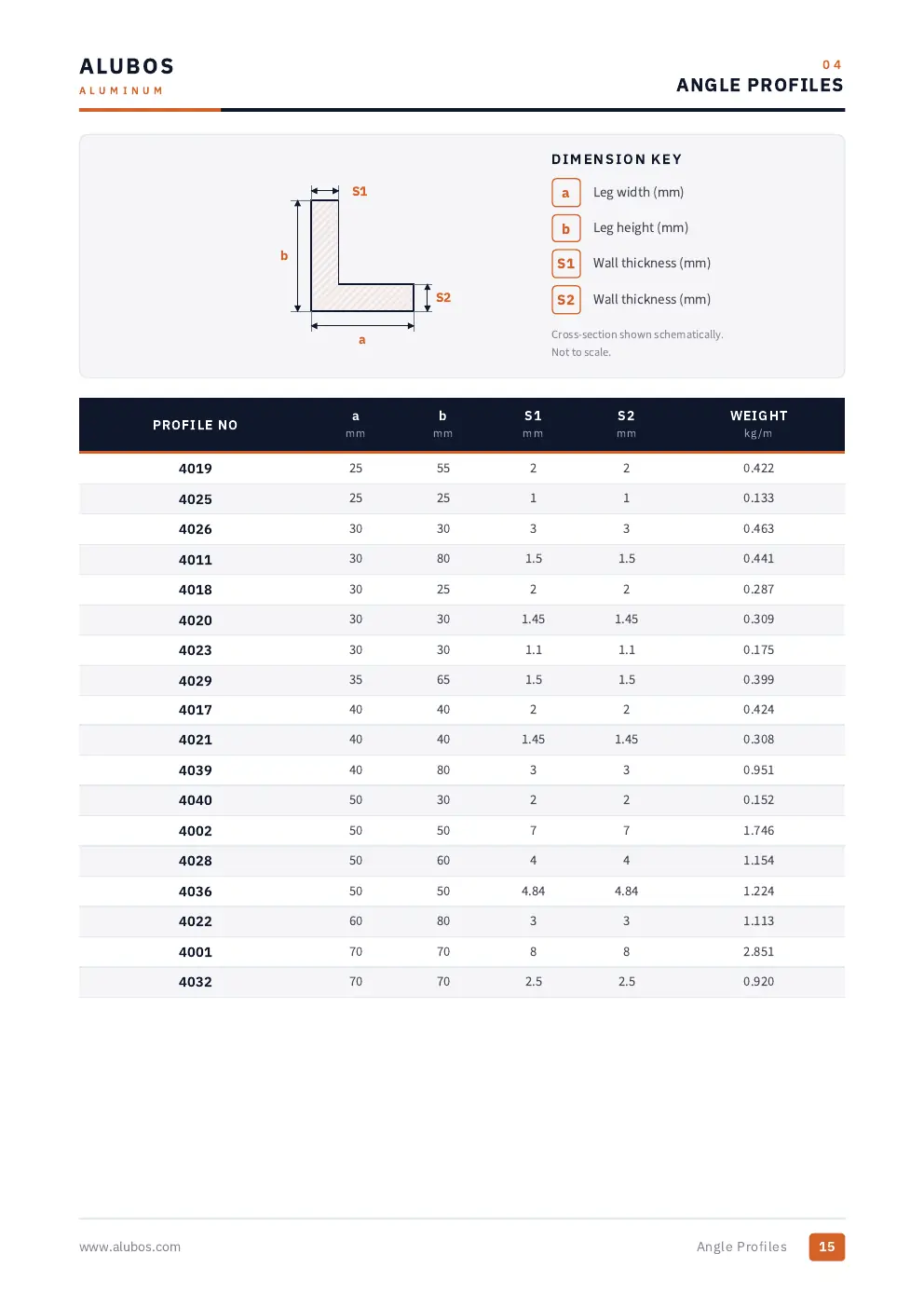

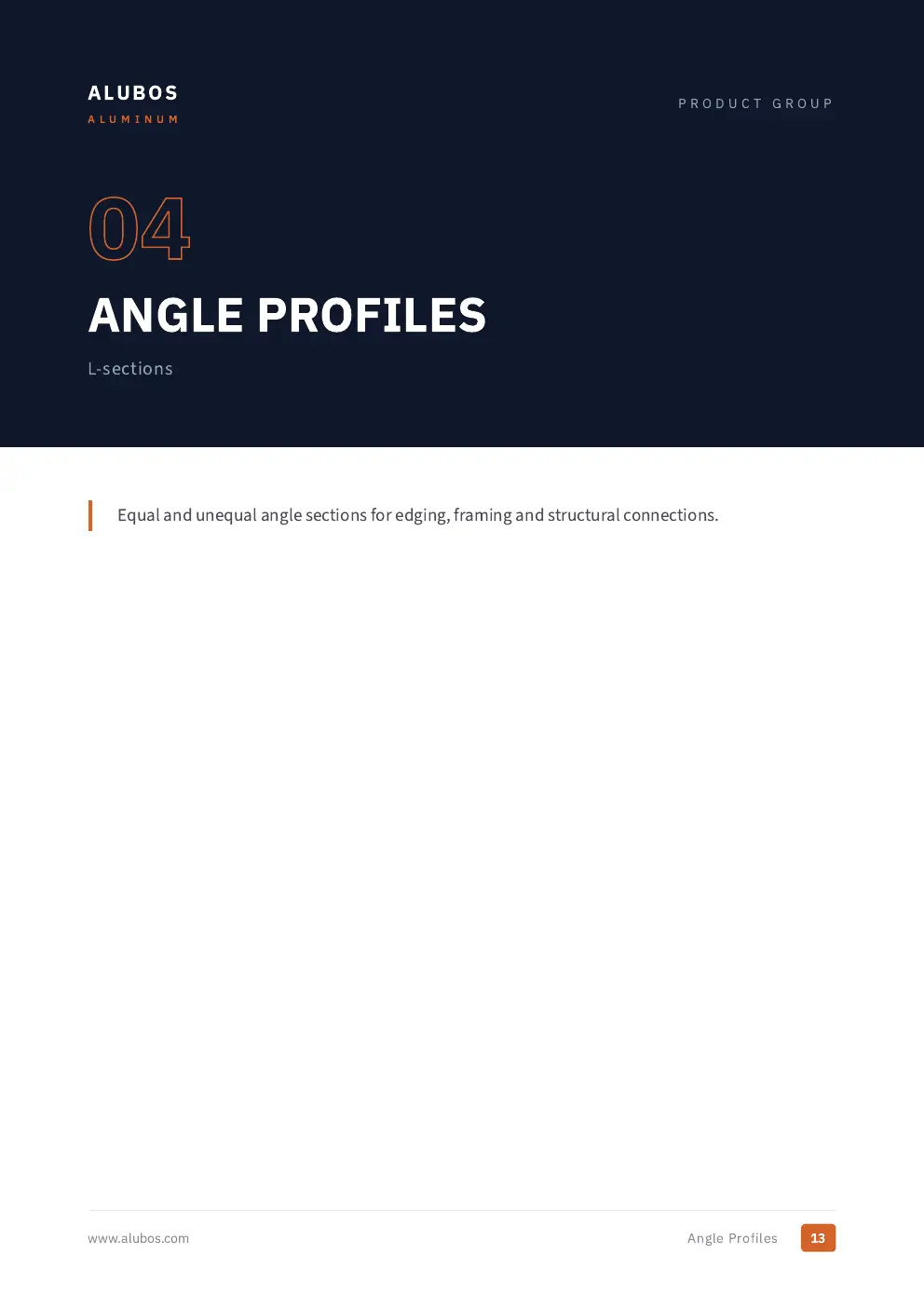

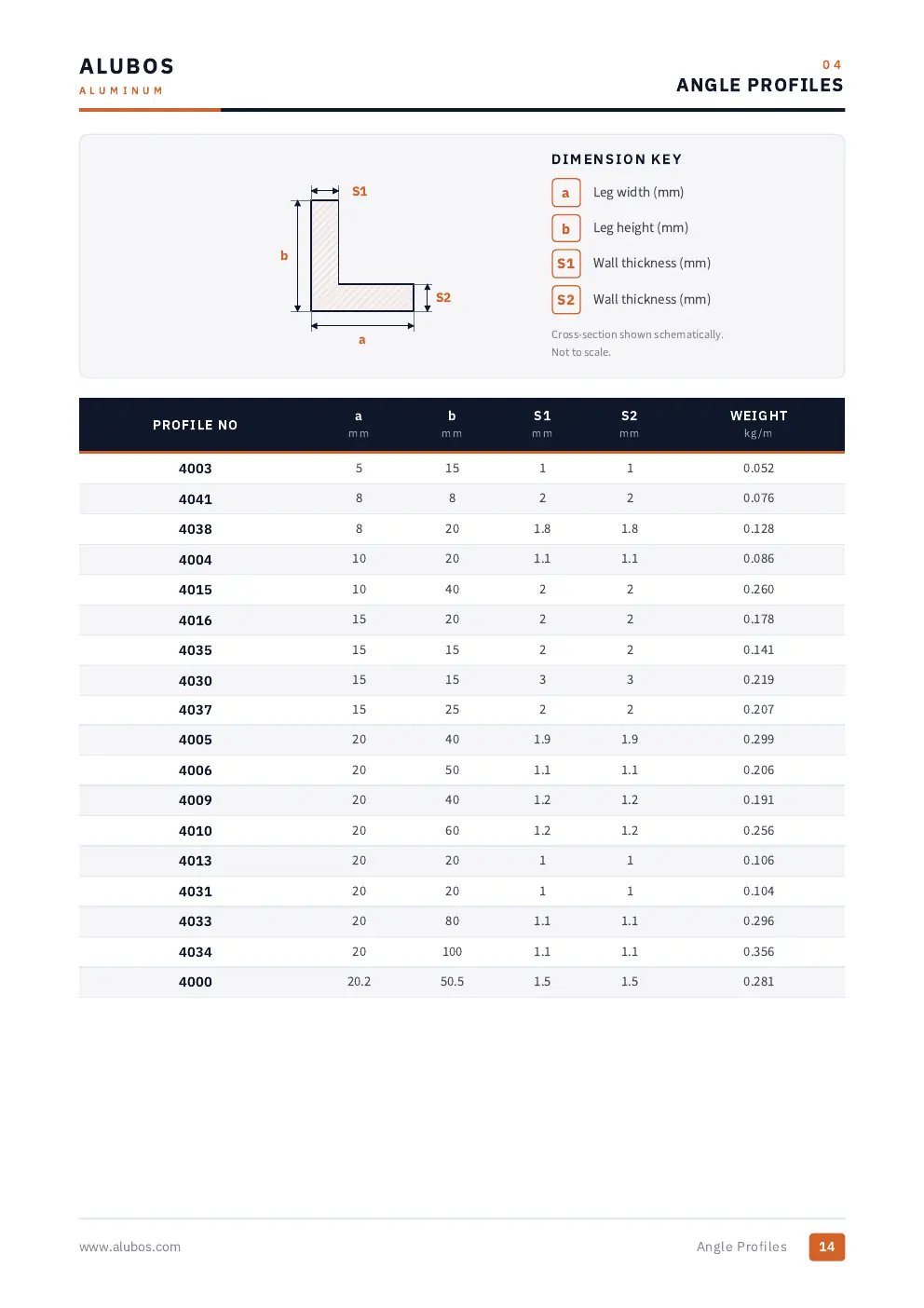

Katalog bölümü 04
Bu grup kataloğun 13-15. sayfalarında. Sadece bu bölümü indirebilir ya da kataloğun tamamını açabilirsiniz.
- Sayfa
- 13-15
- Dosya
- PDF 1,0 MB
