Ürün grubu 03
Lama Profilleri
4 ile 120 mm genişlik arasında 44 standart lama, 6000 serisi alaşımdan. İmalat, çerçeve ve bağlantı işleri için.
- Standart kesit
- 44
- Genişlik (a)
- 4-120 mm
- Kalınlık (b)
- 1.5-20 mm
- Metre ağırlığı
- 0.027-3.984 kg/m
- a
- Genişlik
- b
- Kalınlık
- r
- Köşe yarıçapı
Ölçü tablosu 44 standart kesit
Filtre
Ölçüler mm, ağırlık kg/m
| 3028 | 4 | 2.5 | 0.25 | 0.027 |
| 3007 | 8 | 1.5 | 0.25 | 0.033 |
| 3003 | 8.2 | 8.2 | 0.25 | 0.182 |
| 3020 | 9 | 9 | 0.25 | 0.219 |
| 3021 | 10 | 10 | 0.3 | 0.27 |
| 3014 | 12 | 4 | 0.25 | 0.13 |
| 3018 | 15 | 15 | 0.3 | 0.609 |
| 3029 | 16 | 8 | 0 | 0.347 |
| 3036 | 20 | 3 | 0.25 | 0.163 |
| 3002 | 20 | 10 | 0.25 | 0.54 |
| 3035 | 22 | 9.9 | 4.95 | 0.535 |
| 3027 | 25 | 2 | 0.25 | 0.135 |
| 3025 | 30 | 3 | 0.2 | 0.245 |
| 3017 | 30 | 6 | 0.25 | 0.488 |
| 3010 | 30 | 6.7 | 0.25 | 0.545 |
| 3009 | 35 | 5 | 0.25 | 0.476 |
| 3041 | 35 | 5 | 0.25 | 0.476 |
| 3044 | 36 | 7 | 0.25 | 0.685 |
| 3005 | 39 | 2 | 0.25 | 0.211 |
| 3040 | 40 | 5 | 0.25 | 0.544 |
| 3013 | 40 | 6 | 0.25 | 0.65 |
| 18044 | 40 | 10 | 5 | 1.026 |
| 3015 | 42.5 | 8.5 | 0.25 | 0.979 |
| 3026 | 50 | 2 | 0.25 | 0.271 |
| 3030 | 50 | 2 | 0.25 | 0.271 |
| 3024 | 50 | 3 | 0.25 | 0.407 |
| 3046 | 50 | 5 | 0.5 | 0.677 |
| 3011 | 50 | 7 | 0.25 | 0.949 |
| 3022 | 60 | 4 | 0.25 | 0.65 |
| 3012 | 60 | 10 | 0.25 | 1.626 |
| 3008 | 60 | 15 | 0.25 | 2.439 |
| 3000 | 61.5 | 20 | 0.25 | 3.333 |
| 3038 | 64 | 8.2 | 0.25 | 1.427 |
| 3032 | 65 | 3 | 0.25 | 0.53 |
| 3033 | 70 | 10 | 0.25 | 1.903 |
| 3001 | 73.5 | 20 | 0.25 | 3.984 |
| 3037 | 75 | 7 | 3.5 | 1.4 |
| 3004 | 79 | 6.9 | 3.45 | 1.45 |
| 3006 | 80 | 1.5 | 0.25 | 0.324 |
| 3019 | 80 | 2 | 0.25 | 0.433 |
| 3023 | 80 | 4 | 0.25 | 0.867 |
| 3016 | 90 | 13 | 0.25 | 3.171 |
| 3034 | 92 | 1.7 | 0.25 | 0.425 |
| 3039 | 120 | 8.2 | 0.25 | 2.676 |
Aramanızla eşleşen sonuç yok.
Değerler nominal üretim ölçüleridir. Çizim şematiktir, ölçekli değildir. Ölçü kritikse siparişten önce onay çizimi isteyin.
Katalog bölümü 03

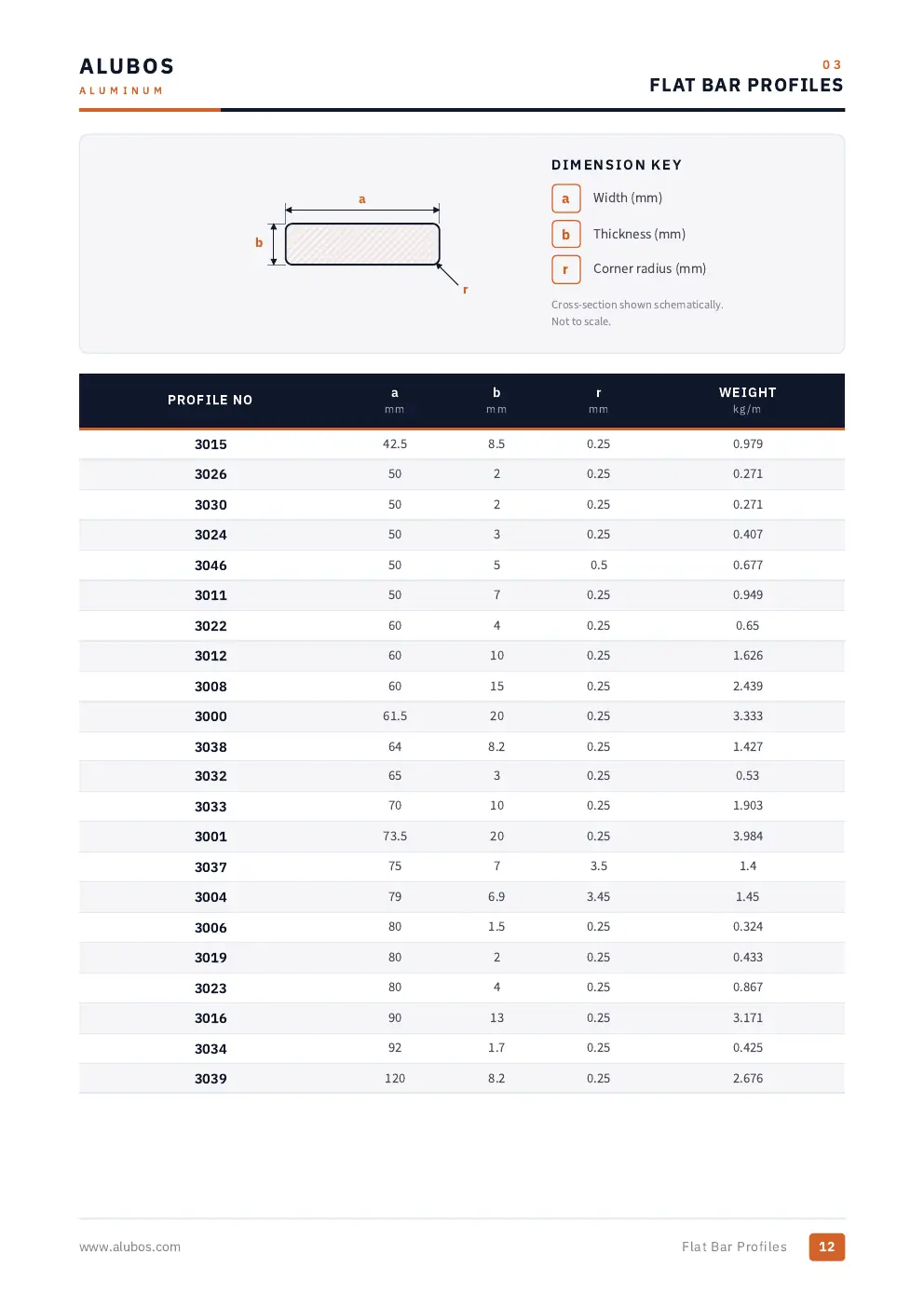

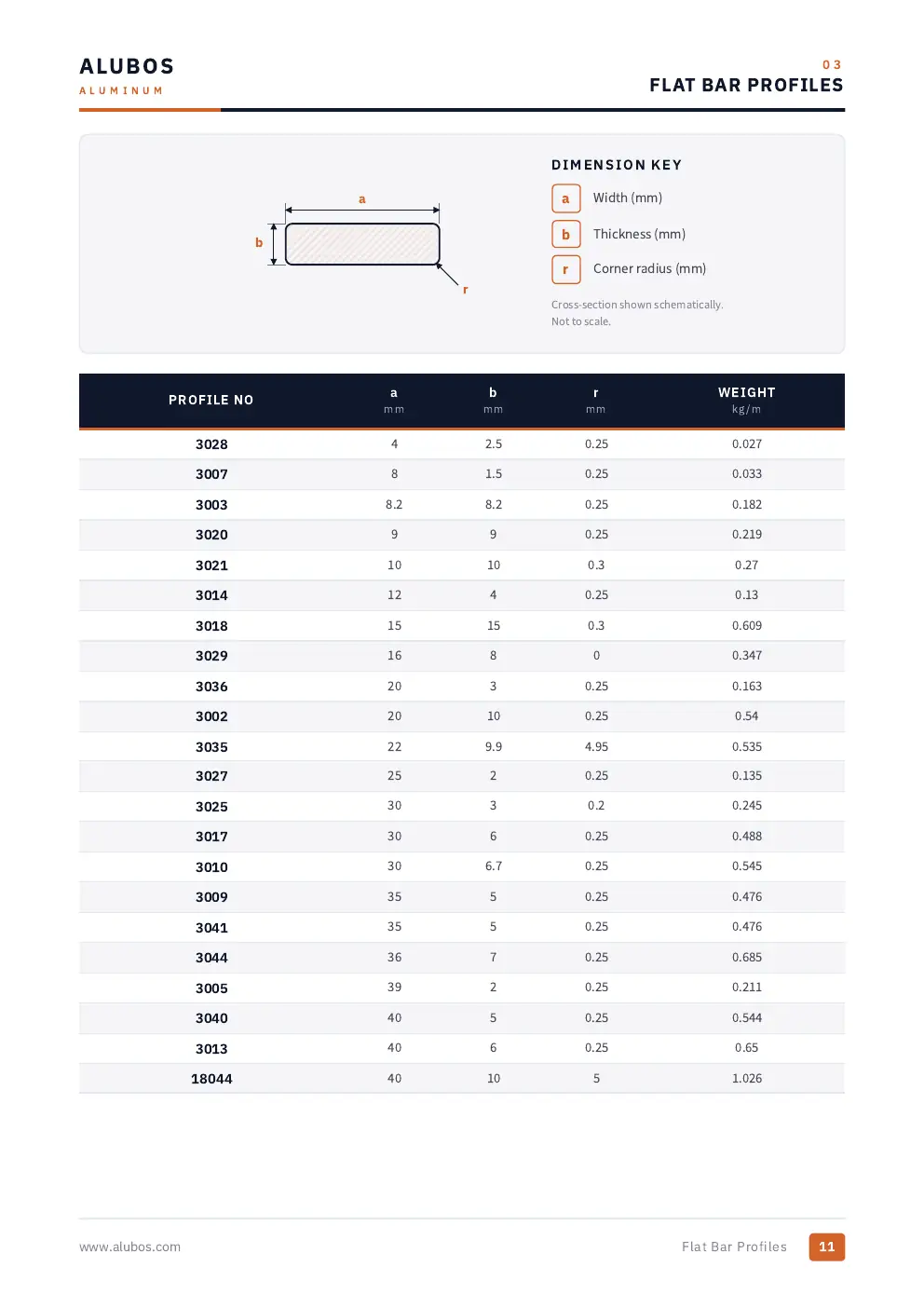

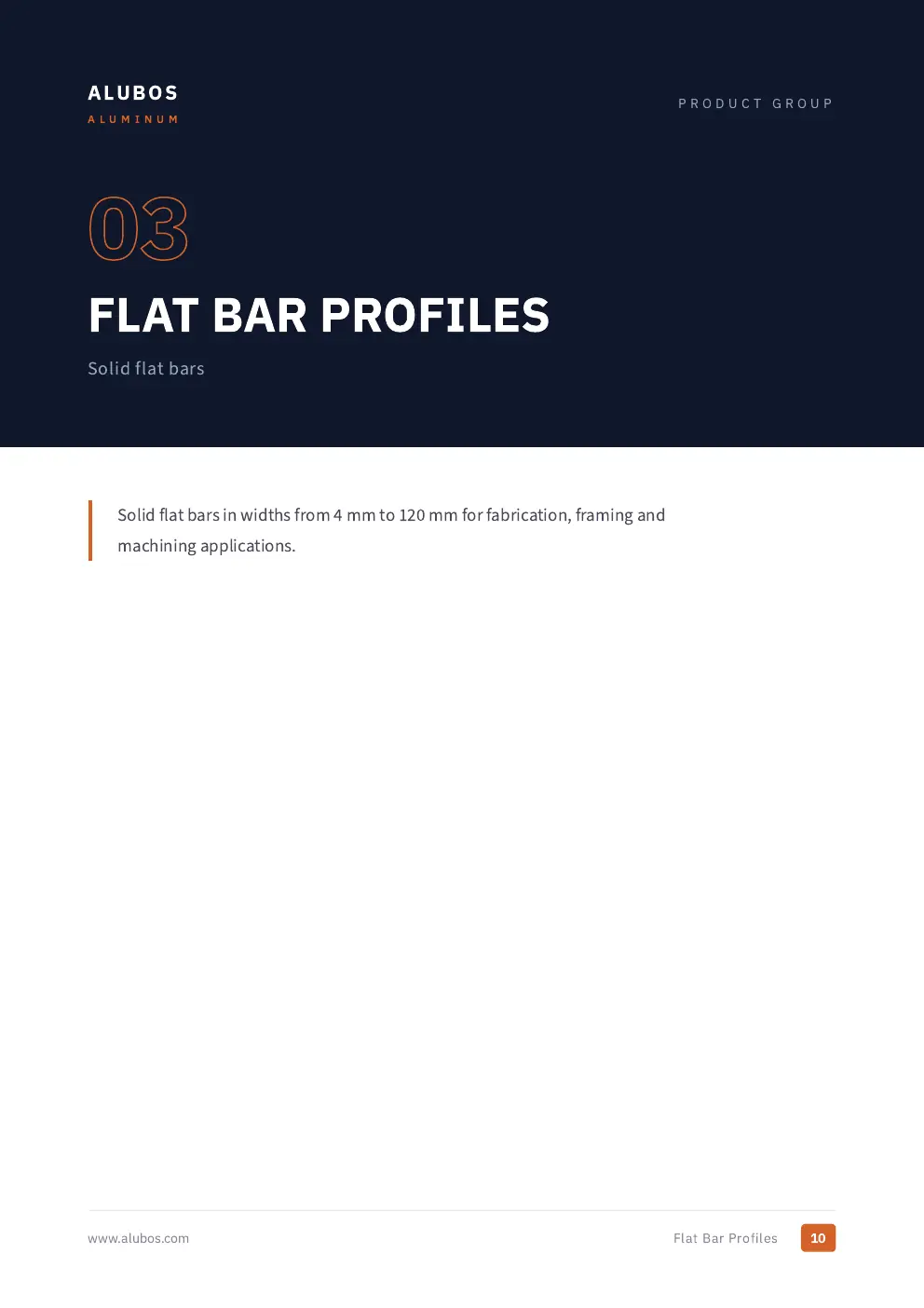

Bu grup kataloğun 10-12. sayfalarında. Sadece bu bölümü indirebilir ya da kataloğun tamamını açabilirsiniz.
