Ürün grubu 05
T Profilleri
Bölme, çerçeve ve taşıyıcı destekler için 7 standart T profil, 6000 serisi alaşımdan.
- Standart kesit
- 7
- Flanş genişliği (a)
- 15.8-30 mm
- Kesit yüksekliği (b)
- 16.8-46.2 mm
- Metre ağırlığı
- 0.104-0.385 kg/m
- a
- Flanş genişliği
- b
- Kesit yüksekliği
- S1
- Flanş kalınlığı
- S2
- Gövde kalınlığı
Ölçü tablosu 7 standart kesit
Ölçüler mm, ağırlık kg/m
| 5000 | 15.8 | 29.6 | 1.2 | 1 | 0.127 |
| 5006 | 19 | 46.2 | 1.3 | 1.3 | 0.225 |
| 5004 | 20 | 20 | 1 | 1 | 0.104 |
| 5002 | 27 | 35 | 1.5 | 2 | 0.385 |
| 5003 | 30 | 16.8 | 1.8 | 1.8 | 0.219 |
| 5001 | 30 | 30 | 1.5 | 1.5 | 0.239 |
| 5005 | 30 | 30 | 1.2 | 1.2 | 0.192 |
Aramanızla eşleşen sonuç yok.
Değerler nominal üretim ölçüleridir. Çizim şematiktir, ölçekli değildir. Ölçü kritikse siparişten önce onay çizimi isteyin.

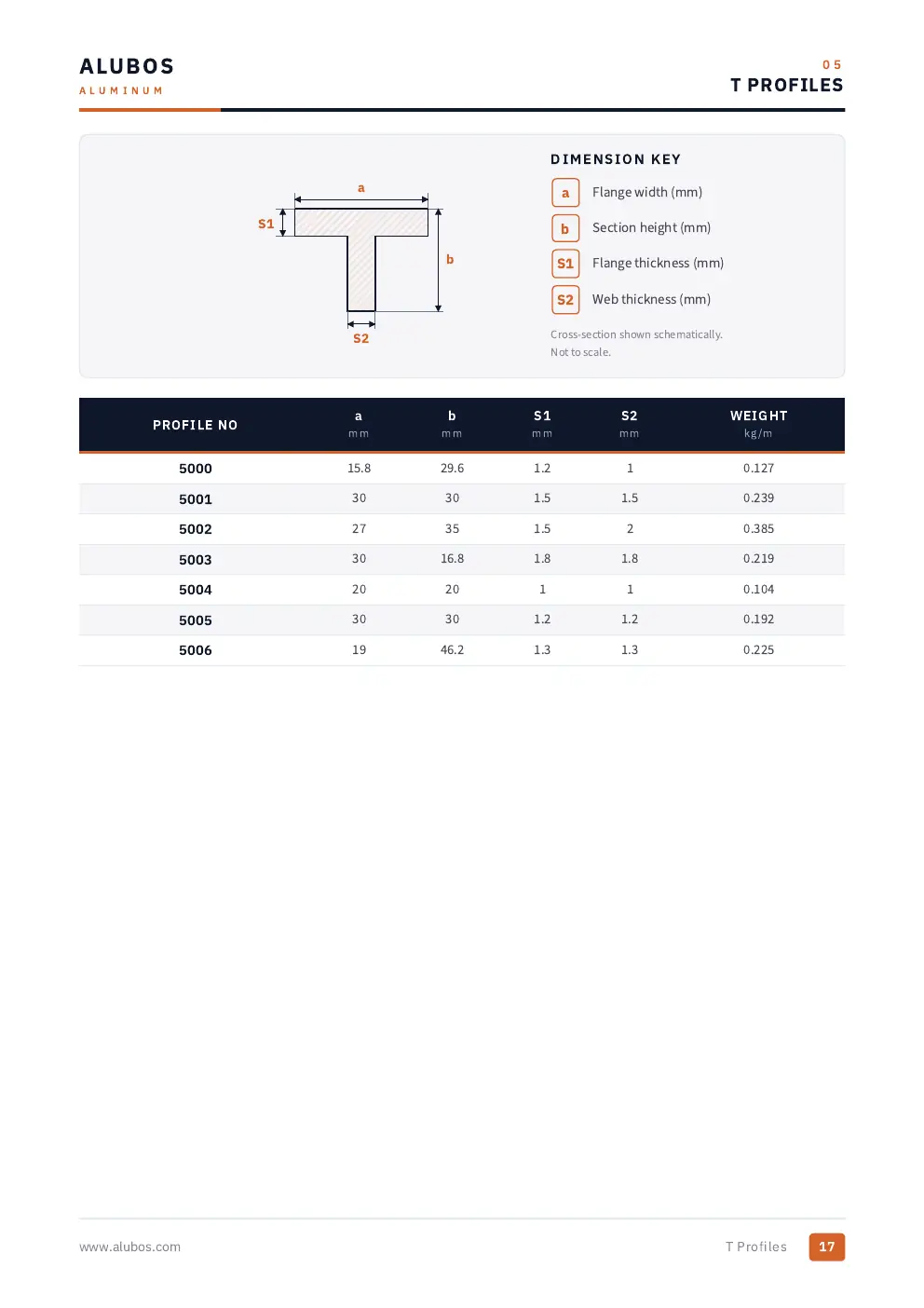

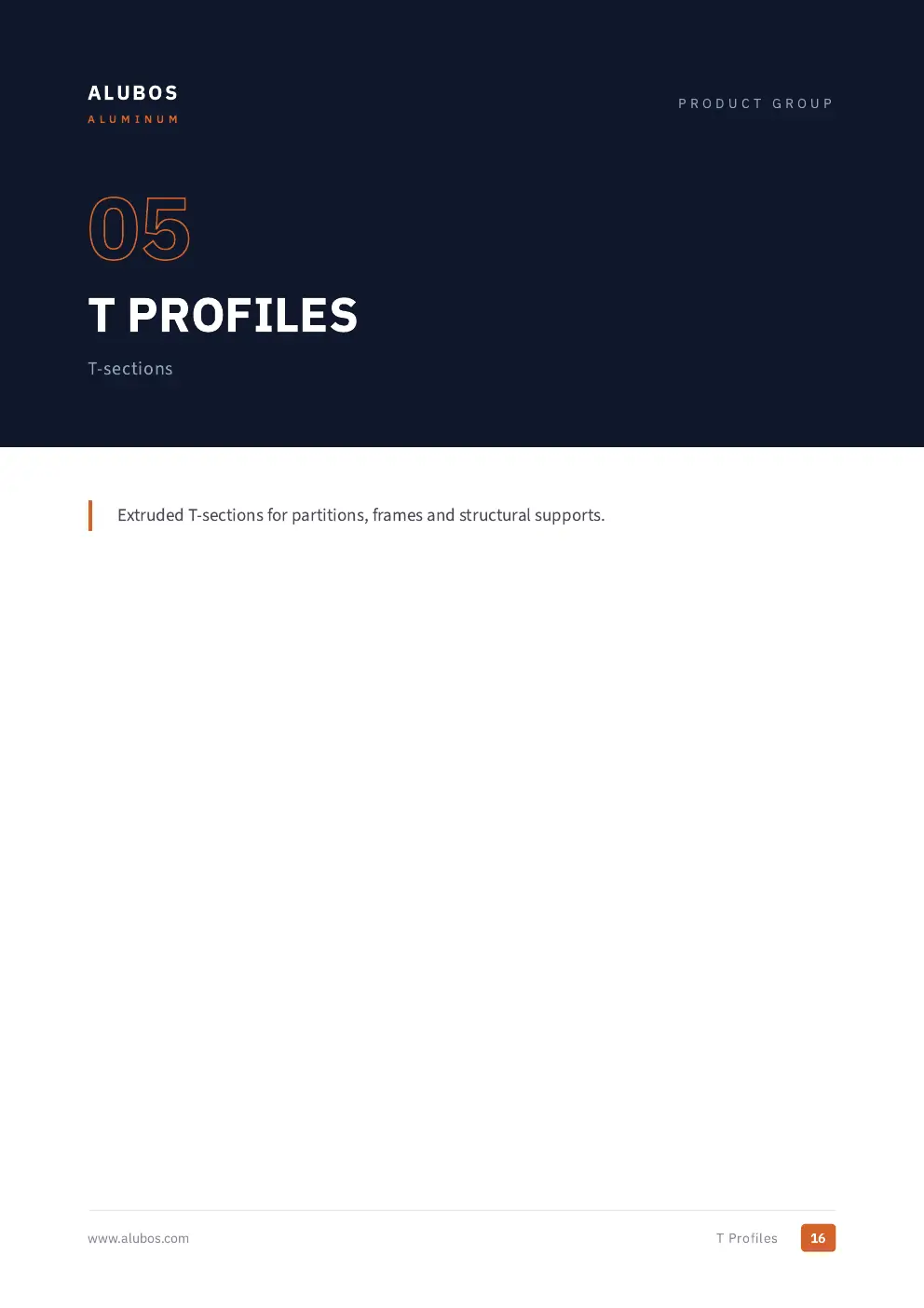

Katalog bölümü 05
Bu grup kataloğun 16-17. sayfalarında. Sadece bu bölümü indirebilir ya da kataloğun tamamını açabilirsiniz.
- Sayfa
- 16-17
- Dosya
- PDF 0,7 MB
Fiyat mı lazım?
Profil numaralarını, miktarı ve yüzey işlemini gönderin. Satış ekibimiz aynı iş günü fiyat ve terminle dönüş yapar.
